XT-D系列

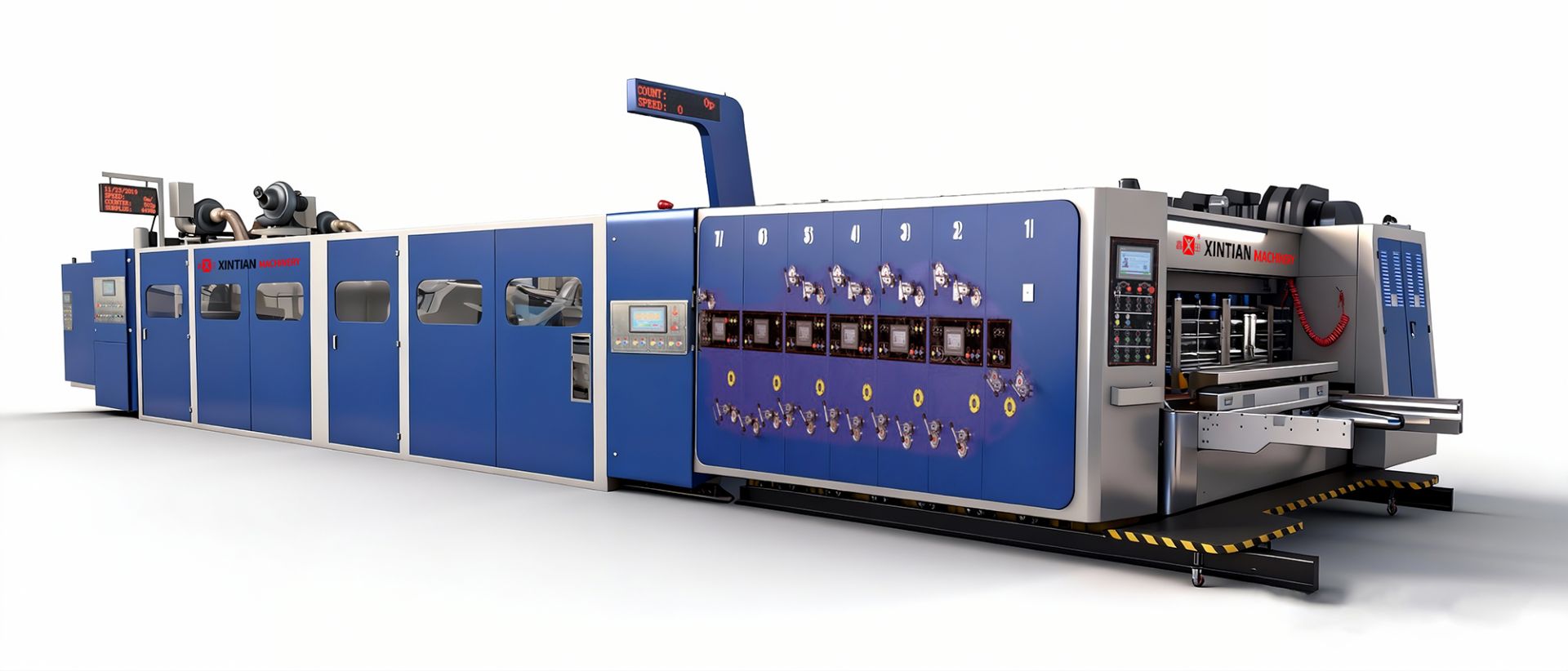

XT-D 印刷開槽模切機
功能與特點：
■ 整機電器均采用國際知名品牌，質量穩定可靠。
■ 整機墻板及重要部件，均采用時效處理，回火消除金屬內應力；均采用高精度加工中心制作，數控磨床研磨加工。
■ 整機軸、輥均采用優質鋼，回火，調質處理；研磨加工，高精度電腦動平衡校正，表面鍍硬鉻。
■ 整機傳動齒輪全部采用20CrMnTi合金鋼，滲碳淬火處理，經磨齒加工，套色精度高。
■ 整機潤滑系統采用噴淋式自動潤滑，直觀顯示裝置，配備雙油路油位平衡系統。
■ 整機工作間隙調整，免扳手自鎖式蝸輪蝸桿裝置，快速、方便。
■ 可根據需要選擇真空吸附，前緣送紙。
■ 設有缺墨報警裝置，實時監測供墨系統工作狀態。
■ 一鍵式自動預對版功能，電腦根據紙板寬度，把各色印刷版調整至紙板中心位置，減少調機時對紙板的浪費。
■ 選裝：陶瓷網紋輥；刮刀定墨系統；堆碼機。
■ 整機電器均采用國際知名品牌，質量穩定可靠。
■ 整機墻板及重要部件，均采用時效處理，回火消除金屬內應力；均采用高精度加工中心制作，數控磨床研磨加工。
■ 整機軸、輥均采用優質鋼，回火，調質處理；研磨加工，高精度電腦動平衡校正，表面鍍硬鉻。
■ 整機傳動齒輪全部采用20CrMnTi合金鋼，滲碳淬火處理，經磨齒加工，套色精度高。
■ 整機潤滑系統采用噴淋式自動潤滑，直觀顯示裝置，配備雙油路油位平衡系統。
■ 整機工作間隙調整，免扳手自鎖式蝸輪蝸桿裝置，快速、方便。
■ 可根據需要選擇真空吸附，前緣送紙。
■ 設有缺墨報警裝置，實時監測供墨系統工作狀態。
■ 一鍵式自動預對版功能，電腦根據紙板寬度，把各色印刷版調整至紙板中心位置，減少調機時對紙板的浪費。
■ 選裝：陶瓷網紋輥；刮刀定墨系統；堆碼機。
產品詳情
主要技術參數(按四色標準配置）:
|
序號 SERIAL |
參數名稱 WYAZS NAME |
單位 UNIT |
參數 WYAZS |
||||||||||
| 900 × 2000/2400(φ304) | 1000 × 2000/2400(φ360) | 1200×2000/2400(φ 420) | 1400 × 2000/2400/2800(φ 480) | 1600 × 2400/2800(φ 536) | |||||||||
| 1 |
機器內側寬度 Inboard width size |
mm | 2400 | 2800 | 2400 | 2800 | 2400 | 2800 | 2400 | 2800 | 3200 | 2800 | 3200 |
| 2 |
最大過紙面積 Max paper size |
mm | 950×2200 | 950×2600 | 1100× 2200 | 1100× 2600 | 1270×2200 | 1270×2600 | 1470×2200 | 1470×2600 | 1470×3000 | 1670 ×2600 | 1670×3000 |
| 3 |
最大印刷面積 Max printing size |
mm | 900×2000 | 900×2400 | 1050×2000 | 1050×2400 | 1200×2000 | 1200×2400 | 1400×2000 | 1400×2400 | 1400×2800 | 1600×2400 | 1600×2800 |
| 4 |
隔張送紙 Skip feeding size |
mm | 1150×2000 | 1150×2400 | 1300×2000 | 1300×2400 | 1450×2000 | 1450×2400 | 1650×2000 | 1650×2400 | 1650×2800 | 1850×2400 | 1850×2800 |
| 5 |
最小加工尺寸 Min finish size |
mm | 300×640 | 300×640 | 300×640 | 300×640 | 320×640 | 320×640 | 380×720 | 380×720 | 380×720 | 400×720 | 400×720 |
| 6 |
印刷版厚度 Thickness of printing plate |
mm | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
| 7 |
工作速度 Speed |
PCS/min | 0-220 | 0-220 | 0-200 | 0-200 | 0-180 | 0-180 | 0-160 | 0-160 | 0-160 | 0-150 | 0-150 |
| 8 |
套色精度 Printing precision |
mm | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 | 四色±0.5 |
| 9 |
開槽精度 Sloting precision |
mm | ±1.5 | ± 1.5 | ± 1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 |
| 10 |
最大槽深 Max sloting depth |
mm | 200 | 200 | 250 | 250 | 300 | 300 | 350 | 350 | 350 | 400 | 400 |
| 11 |
最小開槽間隙 Min slotting interval |
mm |
Clock wise: 160× 160× 160×160 260×60×260×60 |
Clock wise: 160×160×160×160 260×60×260×60 |
Clock wise: 160×160× 160×160 260×60×260×60 |
Clock wise: 180×180×180×180 280×80×280×80 |
Clock wise: 180×180×180×180 280×80×280×80 |
||||||
